Motoren für erhöhte Umgebungstemperatur Iso.H

Elektromotoren mit erhöhtem Temperaturschutz sind auch in heißer Umgebung einsetzbar.

Drehstrommotor, B14, ALU, ISO H | blecher.de

Isolierstoffklassen

Isolierung meint die Trennung leitender Teile voneinander gegen eine Masse (Erde / Fundament). Dafür werden je nach Temperatur und Belastung unterschiedliche Isolierstoffe eingesetzt. Ein Isolierstoff ist nicht-leitend und kommt verschiedenen Formen vor.


Iso-Klassen und Grenztemperaturen

Die Norm DIN EN 60034-1 definiert die thermische Beständigkeit von Isolierstoffen. Die angegebenen Temperaturen sind die Maximalwerte, die die Stoffe und Materialien maximal aushalten, ohne sich in ihrer Beschaffenheit zu verändern. Verwendet wird normalerweise Isolierlack oder Isolierharz. Auch verschiedene Imprägniermittel, Isolationsschläuche oder Nutisolationen können zum Einsatz kommen.

Wenn sich die Maschine über die Maximaltemperatur hinaus erhitzt, besteht sowohl Gefahr für die Maschine als auch für die Isolierung. Deswegen darf die Grenztemperatur (auch maximale Wicklungstemperatur) nicht überschritten werden.

Standard-Drehstrommotoren haben die Iso.Klasse F.
Die Sondermotoren für erhöhte Umgebungstemperaturen kommen in der Iso.Klasse H.

thermische Klasse in °C Bezeichnung
155 F
180 H


Die Wärmeklasse eines Elektromotors ist auf dem Typenschild angegeben. Standardmäßig hat ein Drehstrommotor die Iso-Klasse F mit einer Umgebungstemperatur -20°C - +40°C. Bei Sondermotoren mit Iso-Klasse H beträgt die maximale Umgebungstemperatur +80°C.
Dabei ergibt sich die thermische Maximaltemperatur aus der maximalen Umgebungstemperatur zusammen mit der maximalen Wicklungstemperatur.


Iso.H-Motoren von Blecher Motoren

  • Wicklung mit Isolierklasse H
  • maximale Umgebungstemperatur +80°C
  • Kaltleiter NAT 180°C
  • Metall-Lüfter
  • für Anwendungen in Industrieöfen und Abluftanlagen geeignet


Lagerprogramm Maintal


 Polzahl  Umdrehung  Baugröße  Leistung  Bauform
 2polig  3000 upm
  63 bis 200
  0,18kW bis 30,0kW
 B3
B5
B14
 4polig  1500 upm
  63 bis 200
  0,12kW bis 30,0kW

Variationen Iso.H

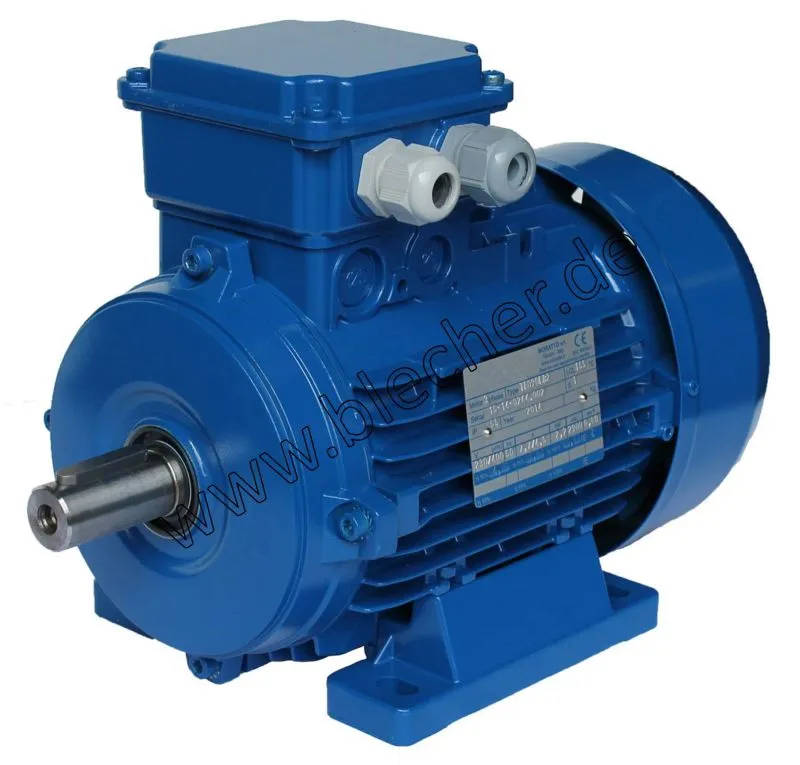

  • Bauform B3 (Fußbauform)

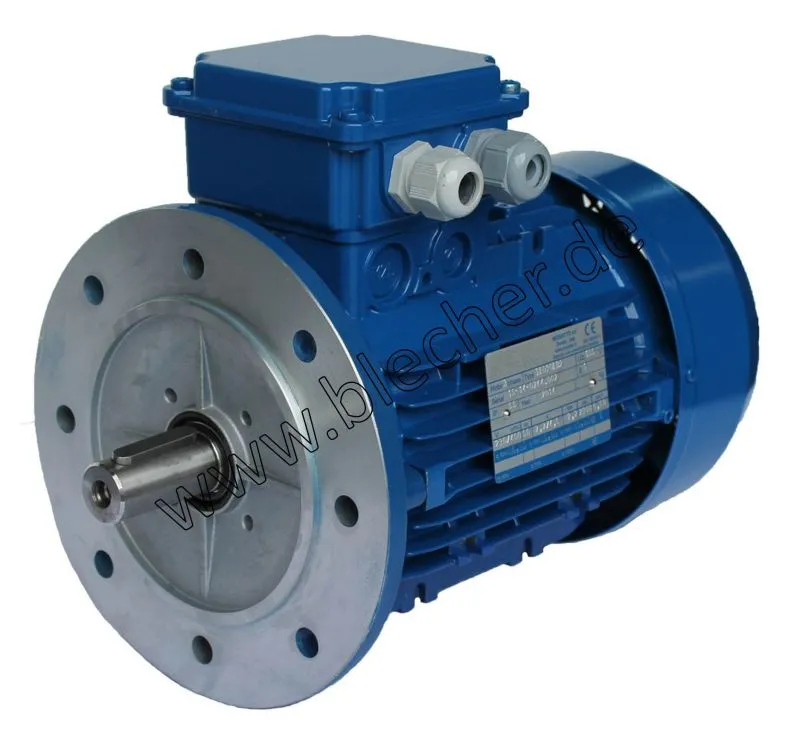

  • Bauform B5 (Ausführung mit großem Flansch)

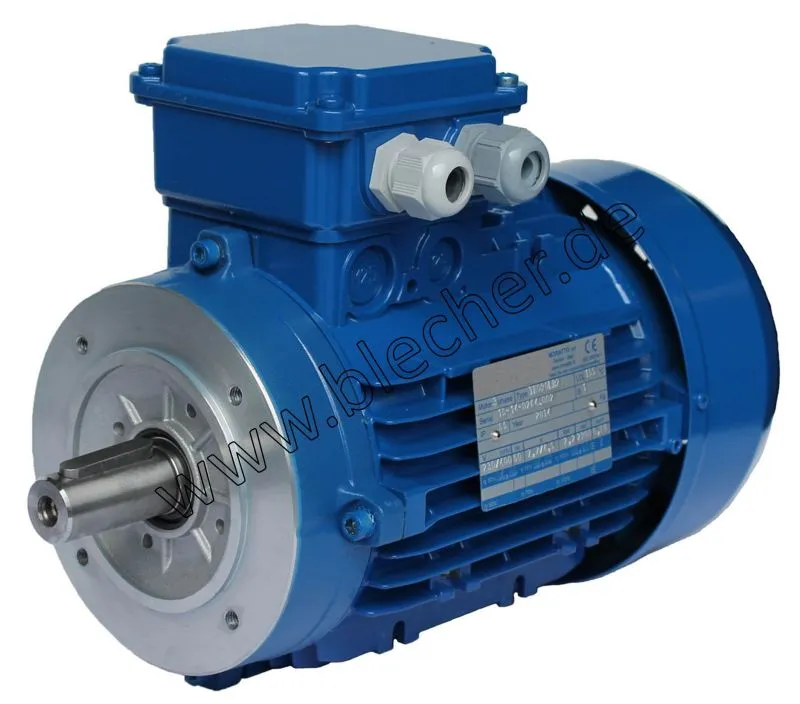

  • Bauform B14 (Ausführung mit kleinem Flansch)
  • variable Klemmenkastenlage oben, rechts, links (bitte angeben)
  • 3000 upm
  • 1500 upm


Auf Anfrage erhältlich

  • 1000 upm
  • 750 upm
  • Baugrößen 63 bis 180
  • Leistungen 0,12kW bis 22,00kW

Fragen Sie bitte über das Kontaktformular bei uns an. Wir beraten Sie gerne bei der Auswahl eines passenden Motors für Ihre Industrieanwendung.


Polumschaltbare Motoren Iso.H

  • 8/4 polig
  • 750 / 1500 upm
  • Baugrößen 80 bis 180

Auf Anfrage erhalten Sie von Blecher Motoren polumschaltbare Elektromotoren für erhöhte Umgebungstemperatur. Die Lüftermotoren sind 8/4 polig und ausgelegt für ein quadratisches Gegenmoment. Sie sind ausgestattet mit Kaltleiter (NAT 180°C) und Heißlagerfett.

Lassen Sie sich bei der Auswahl des richtigen Motors beraten. Nutzen Sie dafür bitte das Kontaktformular.


Anwendung Isoklasse H-Motoren

Hohe Umgebungstemperaturen : Trockenöfen, Trockenkammern, Lüfter, Gebläse, Ventilatoren Ablüfter, Kaltentrauchung, Rauchgaslüfter.

Iso.H-Bildergalerie

 Drehstrommotor, B3T, ALU, ISO H | blecher.de  Drehstrommotor, B5, ALU, ISO H | blecher.de  Drehstrommotor, B14, ALU, ISO H | blecher.de  Drehstrommotor Isolierklasse H, Hohe Umgebungstemperaturen, B3 Fuß, RAL 5009 blau, Aluminium | blecher.de  Drehstrommotor Isolierklasse H, Hohe Umgebungstemperaturen, B3 Fuß, Grauguss| blecher.de
Für eine größere Darstellung bitte auf die Bilder klicken.
