Ex db eb-Motoren in B3R

ab Lager verfügbar



Druckfeste Kapselung, Ex db eb

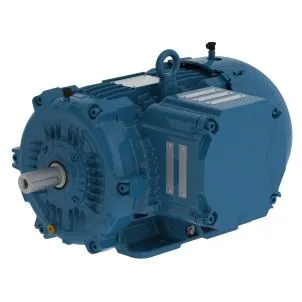

Drehstrommotor, druckfeste Kapselung, W22 Xdb, IE3, IE4, B3R, Fuß | blecher.de

Der WEG W22 Xdb-Motor in druckfester Kapselung ist für explosionsgefährdete Bereiche (ATEX), nach Richtlinie 94/9/EG (EN60079-0:2009) in 400V (380V), 50 Hz. ausgelegt. Die Blecher Motoren GmbH führt diese Motoren als Lagerware.

Die ATEX-Motoren sind in den gängigen Bauformen

  • B3T - Fußausführung mit Klemmenkastenlage oben
  • B5 - Ausführung mit Flansch mit Durchgangsbohrungen
  • B35 - Kombination aus Fuß und Flansch
Neu im Lagersortiment ist die Ausführung
  • B3R - Fußausführung mit Klemmenkastenlage rechts
Die Ex-Motoren sind verfügbar in den IEC-Baugrößen 160 bis 280 und den Leistungen 11,0 kW bis 90,0 kW.

Hier geht es zu den ATEX-Motoren in Druckfester Kaspelung.


Wirkungsgradklasse IE 3

Die explosionsgeschützten Xdb-Motoren sind lagermäßig in der energiesparenden Wirkungsgradklasse IE 3 verfügbar. Auf Anfrage sind sie ebenfalls mit dem Wirkungsgard "Super Premium Efficiency" IE 4 lieferbar.


Schutzprinzip Ex db eb - Druckfest


Das Schutzprinzip der Druckfesten Kapselung sieht vor, dass explosionsfähige Gemische aus der Umgebungsluft in den Elektromotor eindringen und dort gezündet werden können. Allerdings überträgt sich die Explosion nach der Zündung nicht nach außen (Ex d). Das Motorengehäuse selbst dämmt die Explosion.

Das Gehäuse ist druckfest gebaut. Somit sind alle potentiellen Zündquellen, wie Funken oder heiße Oberflächen, im Innern des geschützten Gehäuses eingeschlossen. Die Größe der nötigen Trennfugen oder Kabeldurchführungen sind zünddurchschlagssicher gestaltet. Eine mögliche Explosion im Innern wird vom Gehäuse aufgehalten und kann nicht nach außen dringen, um die umgebende explosive Atmosphäre ebenfalls zu zünden.


Bei Fragen zu unserem Lager- und Lieferprogramm wenden Sie sich direkt an unser Team. Wir beraten Sie gerne.
Nutzen Sie dafür unser Kontaktformular oder rufen Sie uns an unter 06181/428994-0 (Montag-Freitag, 8:00-16:00 Uhr)
