Welle

Die Welle dient der Kraftübertragung vom Elektromotor auf die Maschine.

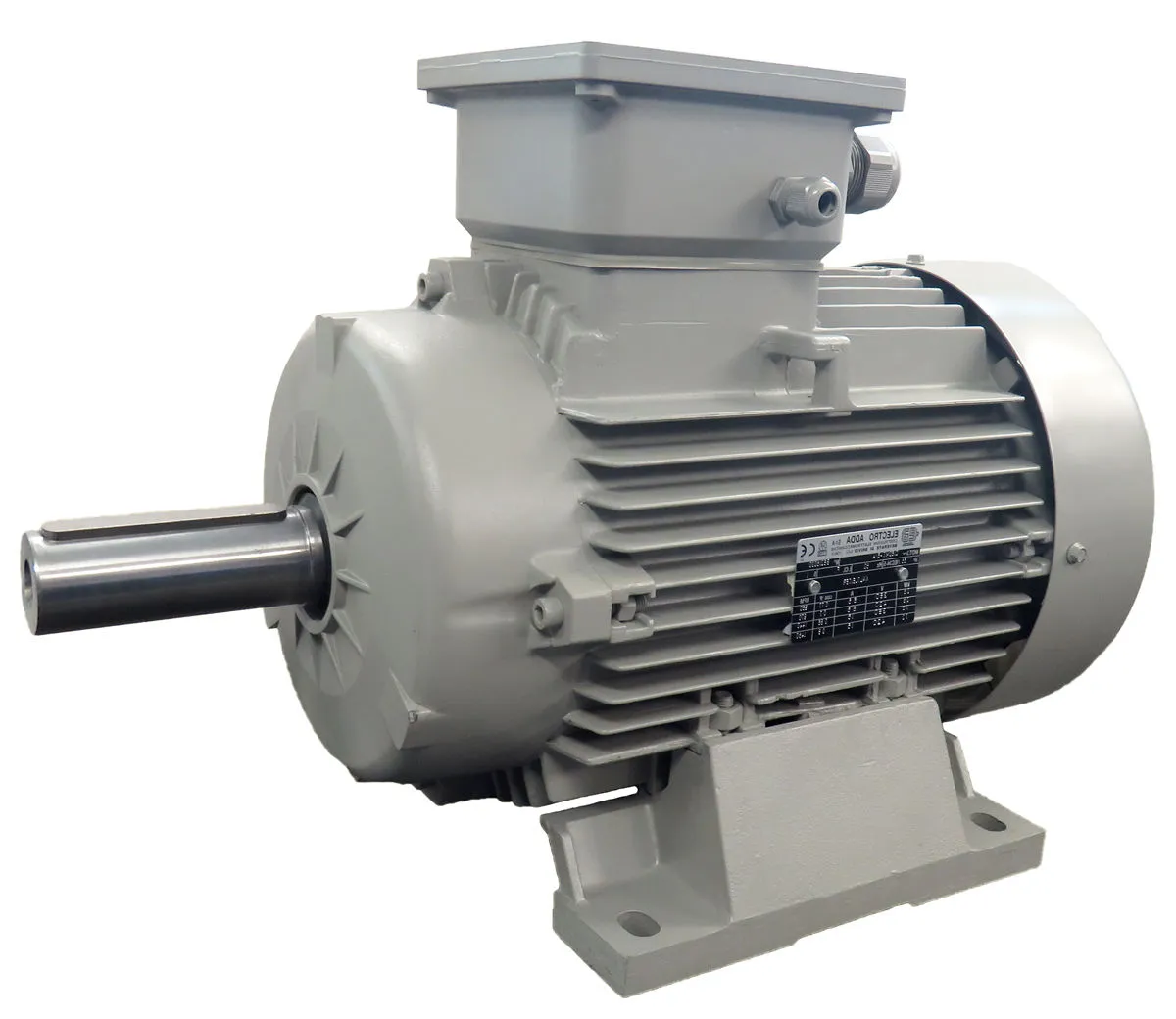

Elektromotor, BG 160, B3T Fußausführung, Aluminium | blecher.de







Wellen-Ausführungen

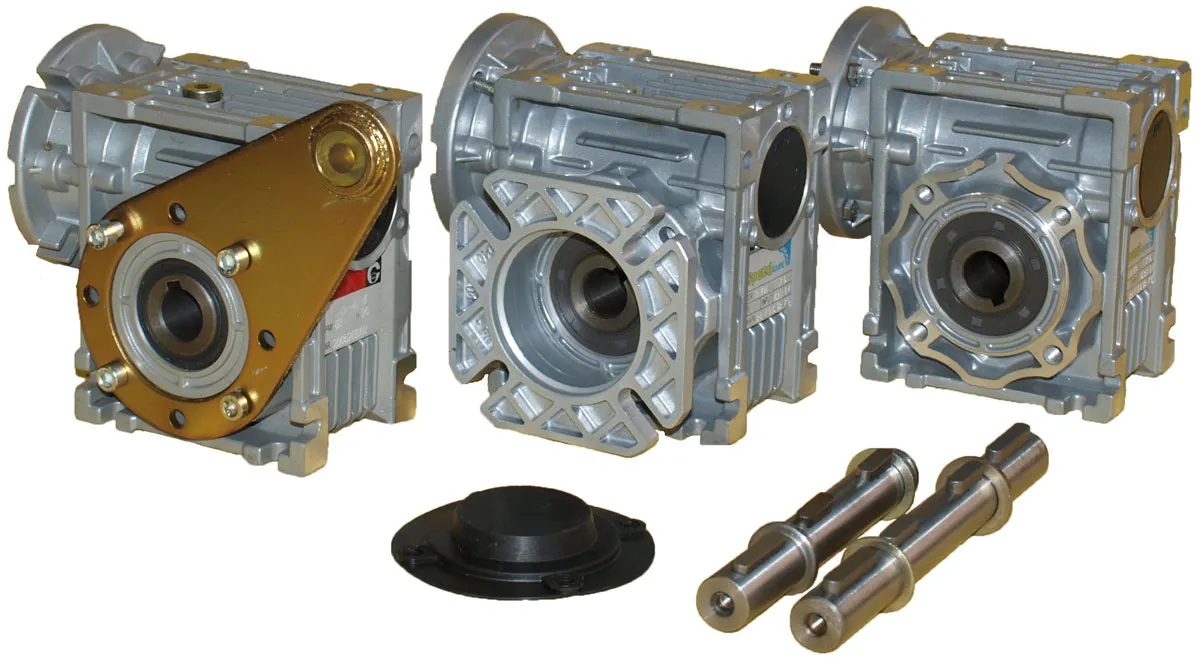

 Schneckengetriebe ohne Motor, Hohlwelle, Flansch, Drehmomentstütze, Vollwelle | blecher.de
Ein Motor kann direkt an die Maschine angebaut sein, die er antreiben soll. Zwischen Motor und Maschine kann auch noch ein Zwischenaggregat geschaltet sein, zum Beispiel ein Getriebe. Das kann zB ein Schneckengetriebe, Stirnradgetriebe, Kegelradgetriebe oder Planetengetriebe sein. Oder der Motor treibt die Maschine mittels Keilriemen an.
Es gibt viele verschiedene Ausführungen einer Welle, doch sie haben alle die gleiche Aufgabe: Kraftübertragung.
  • Vollwelle einseitig
  • Vollwelle beidseitig
  • Hohlwelle
  • Steckwelle
  • Welle auf der Antriebsseite
  • Welle auf der Abtriebsseite




Länge und Durchmesser der Welle

Die Standard-Maße der Welle sind nach IEC-Bestimmungen genormt. Sie gehörten zu den Anbaumaßen eines Elektromotors und sind im Maßbild auf dem Datenblatt zu finden.


 IEC-Baugröße  Länge in mm
 Durchmesser in mm
 56  20  9
 63  23  11
 71  30  14
 80  40  19
 90  50  24
 100  60  28
 112  60  28
 132  80  38
 160  110  42
 180  110  48
 200  110  55
 225  110 (2polig)  55 (2polig)
 140 (4-8polig)
 60 (4-8polig)
 250  140  65
 280  140  65 (2polig)
 75 (4-8polig)
 315  140 (2polig)  65 (2polig)
 170 (4-8polig)
 80 (4-8polig)
 355  140 (2polig)  75 (2polig)
 210 (4-8polig)
 100 (4-8polig)

Abweichende Maße, wenn die Welle zum Beispiel länger ist oder einen größeren Durchmesser ausweist, zählen zu Sonderanfertigungen.
