Branchenlösungen für Lüftungstechnik, Lebensmittelindustrie, Chemie, Pharma...


Die Energiebranchen sind so viel vielfältig wie ihre Lösungen.
Auf blecher.de bieten wir Ihnen für die unterschiedlichsten Branchen passende Lösungen an. Bei Fragen können Sie sich gerne direkt an unser kompetentes Team wenden.
Wir beraten Sie gern.


Energieklassen

  • IE2 entspricht "High Efficiency"
  • IE3 entspricht "Premium Efficiency"
  • IE4 entspricht "Super Premium Efficiency"
Eine Übersicht über die neuen Ökodesign-Vorschriften können Sie sich hier downloaden.


Unsere Branchenlösungen im Überblick


Branche Lösungen IE-Klasse
 Kompressoren-Technik
IP 23
IE2
 Lüftungstechnik
Eintourig, Polumschaltbar
Ex-Geschützt
IE3/IE4
 Brecher-Antriebe
  110/132/160 kW
IE3
 Pumpen-Technik   Eintourig
Ex-Geschützt
IE3
 Werkzeugmaschinen
  Pumpen
ausgenommen
 Chemie/Farben
Ex-Geschützt
IE3
 Fördertechnik
Schneckengetriebe (WGR)
Stirnradgetriebe (HGR)
IE3/IE4
 Lebensmittel
Edelstahlmotoren und -getriebe
IE3/IE4
 Regenerative Energie Asynchron-GENO
IE4
 Kühltürme Polumschaltbare Motoren
ausgenommen
 Sägewerke (Gatterantriebe) 8polige Motoren
IE3
 Waschanlagen Aluminium-Getriebe-Motoren
IP 67
ausgenommen
 Outdoor-Anwendungen Aluminium-Motoren
IP 66
ausgenommen

Beratung leicht gemacht


Wir helfen Ihnen gerne bei der Lösung für Ihr Branchenproblem weiter. Nutzen Sie dafür einfach unser Kontaktformular , rufen Sie uns direkt an, Telefon: 06181 - 428994-0 (Mo-Fr: 8:00-16:00 Uhr) oder schreiben Sie uns eine Mail, wenn Sie zum Beispiel Bilder der Anlage oder ein Typenschild schicken möchten.

Das Team von Blecher Motoren steht Ihnen für Fragen und Reparaturen stets zur Verfügung.






Lüftungs-Technik


Lüftungsanlagen sind für die richtige Belüftung in Innenräumen zuständig. Sie gewährleisten nicht nur eine geregelte Zu- und Abluft, sondern sorgen auch die nötige Klimatisierung. Die passenden Antriebe sind sowohl mit einer Drehzahl sofort lieferbar, als auch als polumschaltbare Ventilatormotoren.
Für spezielle Anwendungen und herausfordernde Umgebungen sind die Lüftermotoren auch in ATEX-Ausführung verfügbar, entweder in Erhöhter Sicherheit Ex eb oder in Druckfester Kapselung Ex db eb.

Drehstrommotoren - Energieeffizienzklasse IE 3 - 2polig (3000 upm)
Drehstrommotoren - Energieeffizienzklasse IE 3 - 4polig (1500 upm)

Drehstrommotor, IE4, Super Premium Efficiency, wirkungsgradoptimiert, RAL 5009 Grün, B3T Fußbauform | blecher.de
Drehstrommotoren - Energieeffizienzklasse IE 4 - 2polig (3000 upm)
Drehstrommotoren - Energieeffizienzklasse IE 4 - 4polig (1500 upm)

Lüftermotoren - 2/4polig - 3000/1500upm
Lüftermotoren - 4/6polig - 1500/1000upm
Lüftermotoren - 4/8polig - 1500/750upm
Lüftermotoren - 6/8polig - 1000/750upm


Drehstrommotor, erhöhte Sicherheit, EExe, Fuß B3, Aluminium, Alu-Blank Ex-Motoren - Erhöhte Sicherheit Exe - 3000upm
Ex-Motoren - Erhöhte Sicherheit Exe - 1500upm
Ex-Lüftermotoren - Erhöhte Sicherheit - 2/4polig - 3000/1500upm
Ex-Lüftermotoren - Erhöhte Sicherheit - 4/6polig - 1500/1000upm
Ex-Lüftermotoren - Erhöhte Sicherheit - 4/8polig - 1500/750upm
Ex-Lüftermotoren - Erhöhte Sicherheit - 6/8polig - 1000/750upm

Ex-Motoren - Druckfeste Kapselung Exd - 3000upm
Ex-Motoren - Druckfeste Kapselung Exd - 1500upm
Ex-Lüftermotoren - Druckfeste Kapselung - 2/4polig - 3000/1500upm
Ex-Lüftermotoren - Druckfeste Kapselung - 4/6polig - 1500/1000upm
Ex-Lüftermotoren - Druckfeste Kapselung - 4/8polig - 1500/750upm
Ex-Lüftermotoren - Druckfeste Kapselung - 6/8polig - 1000/750upm

Comic, Abluftanlage in feuchten Räumen, Sanitäranlagen mit Kondenswasserbildung | blecher.de



Zurück nach oben



Kompressor-Technik

Die robusten Drehstrommotoren in der Schutzart IP 23 von Blecher Motoren eigenen sich hervorragend für Ihre Kompressoren. Dank der offenen Bauweise sind diese Motoren deutlich kompakter als vergleichbare Standardmotoren.

Die Elektromotoren gibt es in der Energieeffizienzklasse IE 2

Offene Bauweise - Schutzart IP 23 Blecher Motoren

  • Energieklasse IE 2 (high efficiency)
  • Bauform B3 - Fußausführung
  • Bauform B35 - Fuß-Flansch-Kombination
  • Klemmenkastenlage rechts
  • Baugrößen 160 - 280
  • Leistungen 11,0 kW - 132,0 kW


IP23-Motoren - 3000upm
IP23-Motoren - 1500upm

Davon abweichende Baugrößen, Leistungen oder Bauformen fragen Sie bitte direkt an.
Für weitere Fragen stehen wir Ihnen gerne zur Verfügung.

Zurück nach oben



Brecher-Antriebe

Für die extremen Anforderungen im Steinbruch und Kieswerk wurde ein Motor entwickelt, der diesen Betriebsbedingungen gerecht wird: der Brecher-Motor.

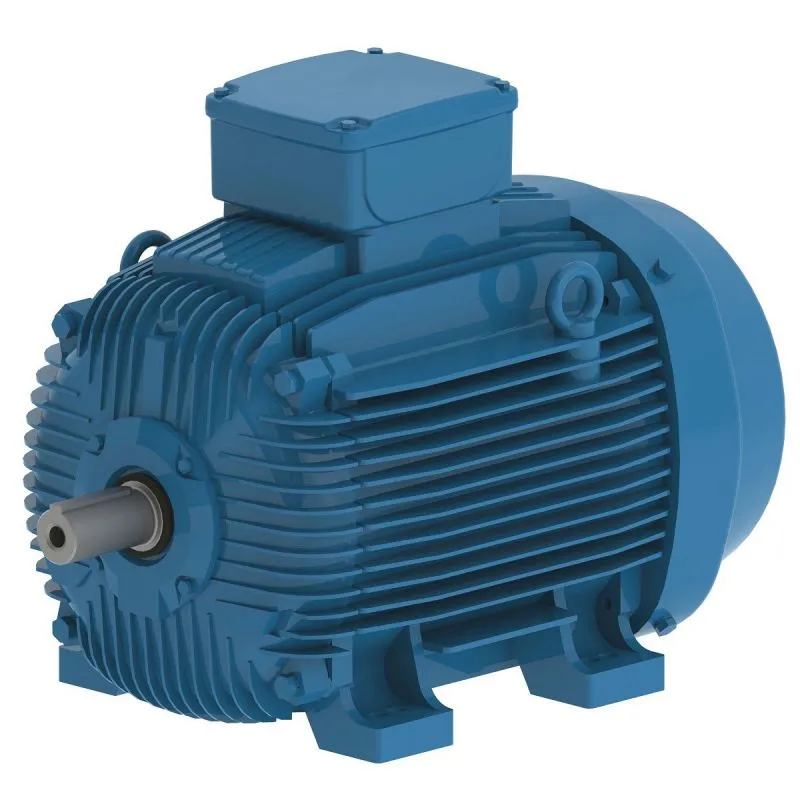

Brechermotor für Stein und Kies, B3 Fußausführung, RAL 5009 grün | blecher.deFür die Zerkleinerung von Kies und Gestein bieten wir die spezielle Ausführung eines Brecher-Motors an.

Für Ihre Schredder, Zerkleinerer und Brecher haben wir für Sie einen robusten Motor in drei Leistungen ab Lager lieferbar.


Hier gelangen Sie zu unseren Brechermotoren.


 Elektrische Wirkleistung
 110 KW, 132 KW und 160 KW (Überlastfaktor 1.25 = 25%)
 Wirkungsgrad / eta
 95,6 % , 95,8 % und 95,9 % (Energieklasse IE 3)
 Nenndrehzahl  4polig / 1490 upm
 Betriebsspannung  400V / Dreieck
 Y-Δ-Anlauf, Sanftanlauf oder FU-Betrieb
 Bauform mechanisch
 B3 (Fußausführung)
 Schutzart  IP 55
 Aufstellung und Betrieb im Freien
 Klemmenkastenlage oben
Drehstrommotor, B3T Fußausführung, Klemmenkastenlage oben, Zeichnung | blecher.de
  Klemmenkastenlage rechts

   Drehstrommotor, B3R Fußausführung, Klemmenkastenlage rechts, Zeichnung | blecher.de



Besondere Ausführung

  • verstärkte Lagerung (Riemenantrieb)
  • Kaltleitertemperaturfühler
  • robuster Metall-Lüfterflügel
  • Umgebungstemperaturen bis 80°C (Iso.H)

Für unseren Brecher-Motor bieten wir Ihnen eine Garantiezeit von 36 Monaten an.



Zurück nach oben



Pumpen-Technik





Zurück nach oben



Werkzeugmaschinen


Werkzeugmaschinen müssen, wie Motoren, ebenfalls vor Überhitzung geschützt werden. Das passiert meistens mit einem Kühlmittel, das von einer Pumpe (oder Tauchpumpe) in den Kühlkreislauf eingespeist wird. Kühlmitteltauchpumpe für Werkzeugmaschinen, Pumpenmotor, RAL 9005 Schwarz | blecher.de
Tauchpumpen fördern Kühlmittel jeglicher Art, vor allem Kühlwasser, Kühlemulsionen oder Bohr- und Schneidöle, wenn diese dünnflüssig genug sind. Ihre einfache Handhabung und Zuverlässigkeit macht sie vor allem in der Industrie unverzichtbar. Sie werden hauptsächlich bei kleinen Werkzeugmaschinen und Metallverarbeitungsmaschinen eingesetzt.
Mit ihrem Pumpenstutzen taucht die Pumpe direkt in das zu fördernde Kühlmittel ein, da sie direkt auf dem entsprechenden Behälter montiert werden kann. Das Kühlmittel sollte noch einige cm vom Motorenflansch entfernt sein.



Zurück nach oben



Chemieindustrie / Farbenindustrie


Gerade in den Bereichen, in denen mit gefährlichen Stoffen gearbeitet wird, braucht es entsprechende Vorsichtsmaßnahmen. Viele chemische Stoffe sind leicht entzündlich. Sie stellen eine erhebliche Gefahrenquelle für Explosionen dar. In solchen Fällen muss zwingend darauf geachtet werden, jegliche Art von Zündquellen in der unmittelbaren Umgebung zu vermeiden. Dazu zählen auch Elektromotoren, die die Anlagen in chemischen Betrieben bedienen.
Auch Farbvernebelungen können eine gefährliche Explosion auslösen.

Elektromotoren können auf unterschiedliche Weise für den Einsatz in explosionsgefährdeten Bereichen geschützt sein. Zum einen können sie in der Ausführung Exe "Erhöhte Sicherheit" gebaut werden, dass die Motoren vor Erreichen der Grenztemperatur abgeschaltet werden.
Exe-Motoren gibt es sowohl mit einer Drehzahl als EExe II T1-T4 oder als Ex eb IIC T3 Gb, als auch polumschaltbar als Ventilatormotor (quadratisches Gegenmoment) und als Maschinenmotor (konstantes Gegenmoment).

Zum anderen können die Drehstrommotoren in der Ausführung Exd "Druckfeste Kapselung" gebaut werden. Eine Explosion kann zwar im Innern des Motors auftreten, wird aber vom Gehäuse aufgehalten. EExd-Motoren erhalten Sie mit einer Drehzahl als EExde IIC T4, polumschaltbar als Ventilatormotor (für quadratische Gegenmomentkennlinie) und als Maschinenmotor (konstante Gegenmomentkennlinie).

Hier erhalten Sie weitere Informationen über die verschiedenen Zündschutzarten (ATEX).

Zurück nach oben



Fördertechnik - Rührwerke - Hubanlagen


Getriebe kommen da zum Einsatz, wo viel Leistung in wenige Umdrehungen untersetzt werden muss. Eine Förderbandanlage oder eine Hubanlage braucht entsprechende Motorleistung. Doch um diese Anlagen effektiv zu nutzen, muss die Umdrehungszahl pro Minute (upm / rpm / min-1) gedrosselt werden. Das vorgelagerte Getriebe untersetzt mit dem Faktor i die Motordrehzahl in die Getriebemotordrehzahl. Dadurch dreht sich die Abtriebswelle schneller oder langsamer als die Antriebswelle.

Getriebemotoren gibt es in unterschiedlichen Ausführungen:

Quadratische Schneckengetriebe
  • mit angebautem Drehstrommotor
  • mit angebautem Bremsmotor
  • 0,06kW bis 11,0kW
  • Hohlwelle, Vollwelle, Steckwelle beidseitig, Drehmomentstütze, Flansch
  • Getriebegröße WGR 025, 030, 040, 050, 063, 075, 090, 110, 130
  • Untersetzung i = 5 - 100

Runde Schneckengetriebe
  • mit angebautem Drehstrommotor
  • mit angebautem Bremsmotor
  • 0,06kW bis 2,20kW
  • Bauform B14 (Flanschausführung)
  • Getriebegröße CH 03, 04, 05, 06
  • Untersetzung i = 7 - 100

Schneckengetriebe für Autowaschstraßen
  • mit angebautem Drehstrommotor
  • 0,25kW bis 0,75kW
  • Bauform B14 (Flanschausführung)
  • Getriebegröße CWT 050
  • Anbaugröße 80, Anbaugröße 71 mit Hülse

Stirnradgetriebe aus Aluminium
  • mit angebautem Drehstrommotor
  • mit angebautem Bremsmotor
  • 0,12kW bis 4,00kW
  • Bauformen B3 (Fußbauform), B5 (Flanschbauform)
  • Getriebegröße HGR 020, 025, 030, 035, 040
  • Untersetzung i = 3 - 54

Stirnradgetriebe aus Grauguss
  • mit angebautem Drehstrommotor
  • mit angebautem Bremsmotor
  • 0,18kW bis 30,0kW
  • Bauform B3 (Fußausführung)
  • Getriebebaugröße RCV 352, 353, 452, 453, 552, 582, 583, 602, 603
  • Untersetzung i = 4 - 136

An die unterschiedlichen Getriebe können Drehstrommotoren oder Bremsmotoren angebaut werden. Die angebauten Motoren unterliegen den Vorschriften zum Ökodesign und müssen dementsprechend den Wirkungsgrad IE 2 oder IE 3 erreichen. Natürlich erhalten Sie unsere Getriebe auch mit angebauten Elektromotoren mit dem Wirkungsgrad IE 4.

Andere Getriebearten, wie Planetengetriebe oder Kegelradgetriebe, fragen Sie bitte separat an. Auch Explosionsgeschützte Getriebe sind auf Anfrage lieferbar.


Zurück nach oben



Lebensmittelindustrie - Food and Beverage - Pharmaceuticals


In der Lebensmittelindustrie gelten strenge Vorschriften an Hygiene, Reinigung und verwendete Materialien. Diese Vorschriften sind in den Hygienic Design Grundsätzen zusammengefasst.

 EN 1672-2:2005+A1:2009 Nahrungsmittelmaschinen, Grundlegende Konzepte, Hygieneanforderungen. Mit Anmerkungen zu den Anforderungen an die in den Maschinen bevorzugt verwendeten Materialien
 EN ISO 14159:2002 (E) Safety of machinery – Hygiene requirements for the design of machinery
 ISO 11664-2:20047
 (CIE S 014-2/E:2006)
Norm zur Reinigung und Desinfektion

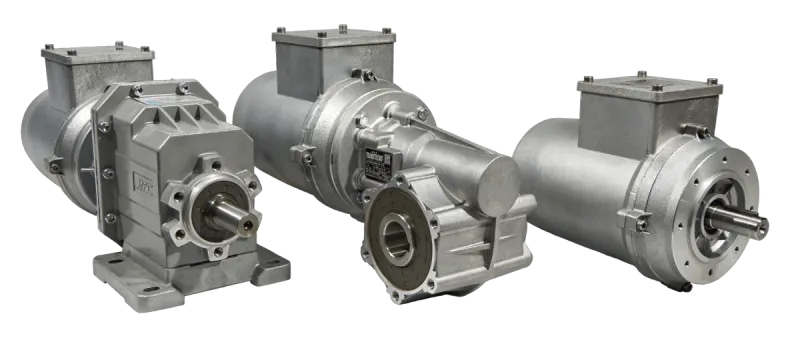

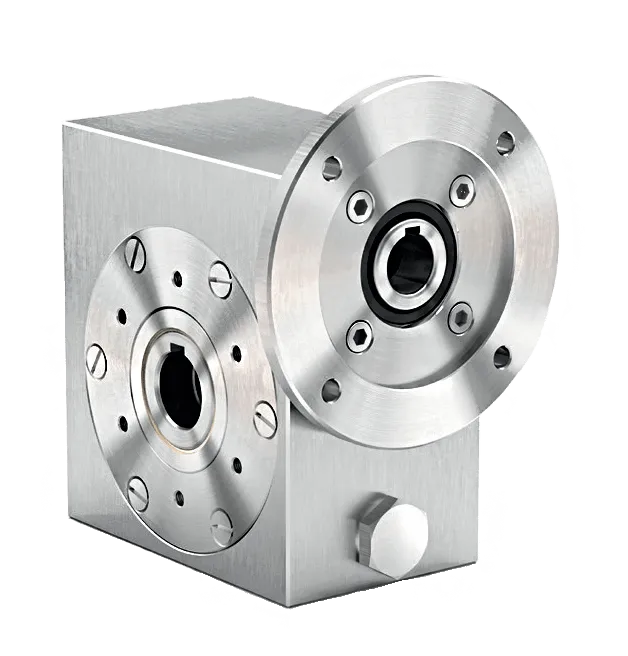

Edelstahl-Getriebe | Blecher MotorenDie Edelstahlmotoren und Edelstahlgetriebe halten hohen Temperaturen, hohem Wasserdruck, sowohl im Einsatz bei der Produktion als auch bei der Reinigung, und verwendeten chemischen Reinigungsmitteln stand. Alle äußeren Metallteile inkl. der Welle sind aus unlackiertem Edelstahl gefertigt. Dadurch sind sie besonders korrosionsarm und vor dem Eindringen von Schädlingen und Mikroorganismen (bakteriendicht) geschützt.
Alle zu reinigenden Oberflächen müssen glatt, regelmäßig sowie beständig gegenüber Reinigungs- und Desinfektionsmittel sei. Edelstahl-Getriebemotor VFI | blecher.de



Zoneneinteilung gemäß Hygienic Design

 Zone 1  Food Zone  prozessintegriert: Lebensmittel / Getränke kommen in direkten Kontakt mit dem Antrieb
 Zone 2  Splash Zone  prozessnah: Spritzer oder Tropfen der Lebensmittel / Getränke können zurück in den Herstellungsprozess gelangen (Kontaminationsgefahr)
 Zone 3  Non-Food Zone  prozessfern: Kein direkter oder indirekter Kontakt mit Lebensmitteln / Getränken


Ab Lager Maintal sofort lieferbar
  • 4 polig - 1500 upm
  • Baugröße 63 bis 90
  • Leistung 0,12 kW bis 1,50 kW
  • ab Leistung 0,75 kW in Energieeffizienzklasse IE 3



Das Team von Blecher Motoren berät Sie gerne über unsere Edelstrahlmotoren und Edelstahlgetriebe.
Nutzen Sie dafür entweder unser Kontaktformular
oder rufen Sie uns direkt an: 06181 / 42 89 94 - 0


Regenerative Energie


Logo IE4, Energieeffizienzklasse Super Premium Efficiency, Ökodesign | blecher.deErneuerbare Energiequellen werden immer wichtiger. Umweltfreundliche und nachhaltige Energie wird unter anderem aus Wasser, Wind oder Sonne gewonnen.
Blockheizkraftwerke, Wasserkraftwerke, Biomasse-Anlagen und ähnliche Anlagen zur Gewinnung von erneuerbaren Energien sollten natürlich mit möglichst umweltschonenden Elektromotoren ausgestatt sein, die einen hohen Wirkungsgrad aufweisen. Gemäß den aktuellen Ökodesign-Vorschriften trat 2021 die neue Verordnung zum Mindestwirkungsgrad IE 3 in Kraft und 2023 die zum Mindestwirkungsgard IE 4. Doch schon jetzt können Elektromotoren in der Wirkungsgradklasse IE 4 verbaut werden.

Für nachhaltige Energiegewinnung eignen sich vor allem 4polige Industriemotoren (IE 4) und 8polige Industriemotoren (IE4).

Zurück nach oben



Kühltürme


Ein Kühlturm dient bei Kraftwerken zur Abgabe der Restwärme, die anderweitig nicht mehr genutzt werden kann. Die Wärmeenergie wird größtenteils zur Stromerzeugung genutzt. Nur ein Teil davon wird über die Kühltürme in die Luft abgeleitet.

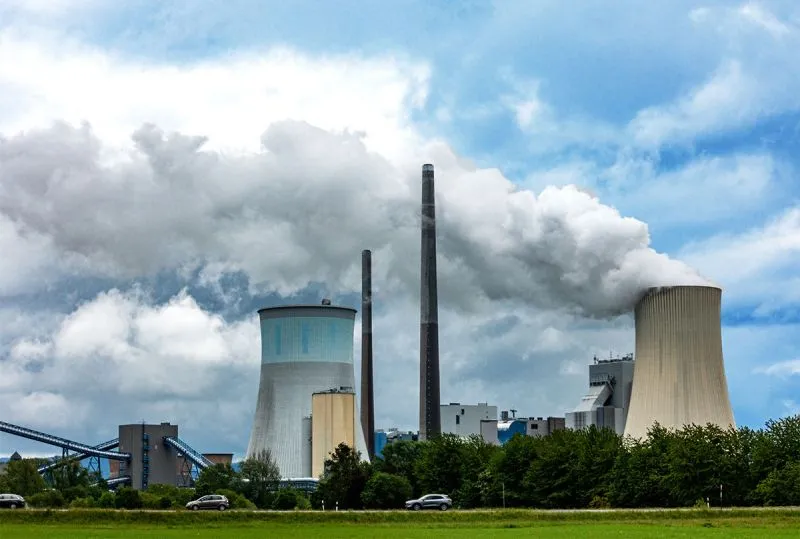

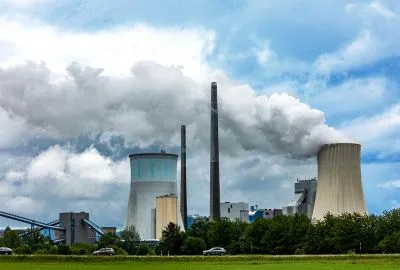

Kohlekraftwerk Staudinger, Groß-Krotzenburg, Kühltürme | blecher.de

Zur Speisung der Kühltürme muss erwärmter Wasserdampf in den unteren Teil des Turms eingeleitet werden. Das kondensierte Wasser wird zurück in den Kühlkreislauf geleitet. Für einen reibungslosen Ablauf sorgen Lüftermotoren.

Passende Ventilatormotoren mit quadratischer Gegenmomentkennlinie sind 8/4polig (750/1500 upm) mit Dahlander-Wicklung oder 8/6polig (1000/750 upm) mit getrennter Wicklung.

Zurück nach oben



Sägewerke - Gatterantriebe


Sägemotor, Gatterantrieb, Sägewerke, B3 Fußausführung, Grauguss, RAL 5009, Grün | blecher.dePassende Elektromotoren für Sägeantriebe müssen vor allem leistungsstark und robust sein. Mit den großen Motoren in Grauguss können auch dicke Baumstämme zersägt und weiterverarbeitet werden.


Andere Drehzahlen, Leistungen oder Bauformen fragen Sie bitte über unser Kontaktformular an.



Zurück nach oben



Waschanlagen - Autowaschstraßen


Schneckengetriebe CWT050, Aluminium, Waschanlagen-Antrieb | blecher.deIn Waschanlagen und Waschstraßen sind Motoren und Getriebe besonderen Umständen ausgesetzt. Die Antriebe müssen sowohl gegen Wasser geschützt sein, als auch gegen Reinigungsmittel und Chemikalien.
Außerdem werden sie permanent ein- und wieder ausgeschaltet, wenn ein Waschvorgang gestartet und beendet wird.
Das Schneckengetriebe CWT050 ist für den Antrieb der vertikalen und horizontalen Hauptbürsten in einer Waschanlage ausgestaltet. Es kann aber auch für Dachbürsten und Radbürsten eingesetzt werden. CWT Getriebe für Autowaschanlagen Aluminium | blecher.de

Die Getriebe-Motoren von Blecher Motoren sind genau für diese Herausforderung gestaltet. Sie sind aus Aluminium gefertigt mit der erhöhten Schutzart IP 67. Dadurch sind sie sowohl gegen Wasser als auch Fremdkörper geschützt. Durch den erhöhten Korrosionsschutz sind sie wartungsfrei, robust und langlebig. Aufgrund der Kühlart IC410 - TENV (Totally Enclosed Non-Ventilated) unterliegen die Motoren nicht den Vorschriften zum Ökodesign und weisen daher keine IE-Klasse auf.

Die Motoren in 80 und das Getriebe in Baugröße CWT050 sind einzeln erhältlich oder als kombinierter Getriebe-Motor.

CWT Getriebe für Autowaschanlagen Aluminium | blecher.de




Verfügbare Getriebemotoren in Baugröße 80, Bauform B14
Verfügbare Motorenleistungen in Baugröße 80 mit Anbaumaße 71, Bauform B14
Verfügbare Untersetzungen iCWT Schneckengetriebe-Motor für Autowaschstraßen | blecher.de
  • 11
  • 16
  • 20
  • 30
  • 43
  • 52
  • 60
Weitere Informationen erhalten Sie über über unser Kontaktformular.





Zurück nach oben



Outdoor-Anwendungen - IP66



Almuminiummotor SMT B14 Baugröße 71, Schwarz | blecher.de Im Online-Warenkatalog der Blecher Motoren GmbH erhalten Sie Sondermotoren für Außenanwendungen und andere feuchte Umgebungen. Die Elektromotoren aus Aluminium sind besonders für diesen herausfordernden Einsatz konzipiert.


Erhöhte Schutzart IP 66

Im Außenbereich sind die Motoren jeglicher Witterung ausgesetzt. Sie müssen auch bei Wind und Wetter ohne Leistungseinschränkungen funktionieren und einwandfrei ihren Dienst verrichten.

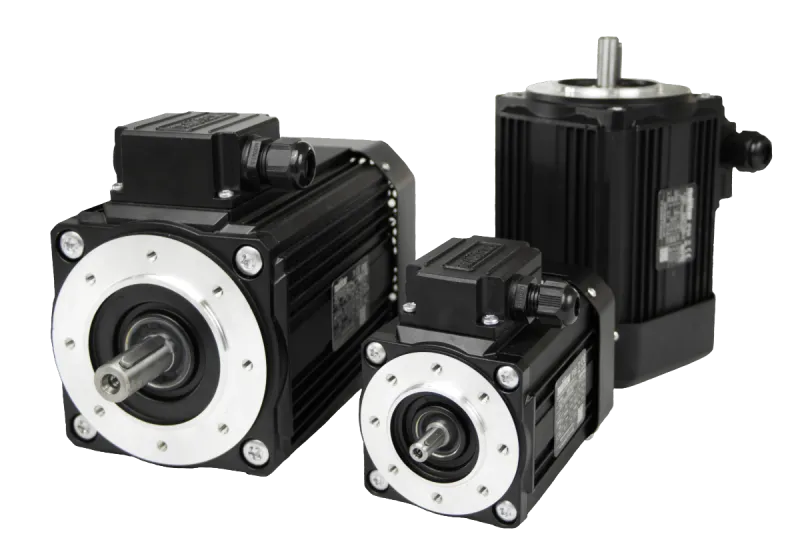

SMT Elektromotor B14 Aluminium | blecher.de

Die Elektromotoren von Blecher Motoren sind genau für diese Herausforderung gestaltet. Sie sind aus Aluminium gefertigt mit der erhöhten Schutzart IP 66. Dadurch sind sie sowohl gegen Wasser als auch Fremdkörper geschützt. Durch den erhöhten Korrosionsschutz sind sie wartungsfrei, robust und langlebig. Die Abtriebswelle besteht aus Edelstahl, das Aluminiumgehäuse ist besonders gegen Oxidation geschützt.
Aufgrund der Kühlart IC410 - TEFC (Totally Enclosed Fan-Cooled) unterliegen die Motoren nicht den Vorschriften zum Ökodesign und weisen daher keine IE-Klasse auf.
Ab der Leistung 0,75 kW in Baugröße 80 weisen die Motoren die Wirkungsgradklasse IE 3 auf.

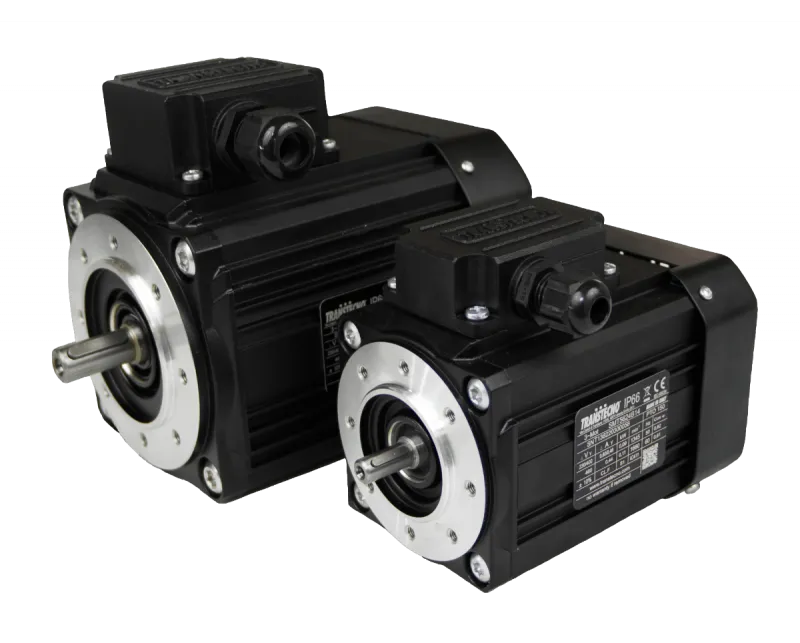

SMT Elektromotor B14 Aluminium | blecher.de
Die Betriebsart der Elektromotoren ist für S1 und S3 - 75% ausgelegt.


Lager- und Lieferprogramm ab Maintal-Dörnigheim


Motorbaugröße Motorleistung Drehzahl
Wellenende Service
56
• 0,09 kW
• 0,12 kW
 • 4 polig
• 1500 upm
9 mm • S1
• S3 - 75%
 63 • 0,18 kW
• 0,25 kW
• 0,37 kW
11 mm • S3 - 75%
 71 • 0,37 kW
• 0,55 kW
• 0,75 kW
14 mm
• S3 - 75%
80
• 0,75 kW
• 1,10 kW
19 mm • S1
90 • 1,50 kW
• 2,20 kW
24 mm • S1

Weitere Informationen erhalten Sie über über unser Kontaktformular.

Die Motoren sind für die Kombination mit einem Getriebe ausgelegt. Daher sind sie nur in der Flanschbauform B14 erhältlich.

Um einen einwandfreien Einsatz zu gewährleisten sind alle Motoren mit einer Temperaturüberwachung PTO 150°C ausgestattet.


Robust, Belastbar, Selbsthemmend, Hochleistungsfähig

Die Outdoor-Sondermotoren von Blecher Motoren zeichnen sich durch zahlreiche Vorteile aus und bieten eine hohe Qualität. Dank folgender Eigenschaften haben sie sich in vielen Branchen und Anwendungen bewährt:

  • Sehr geräuscharm
  • Hohe Belastbarkeit
  • Kompakte Bauweise
  • Oxidationsgeschützt
  • Hoher Korrosionsschutz
