Lagernummern erklärt

Die beiden Lager sind ein wichtiger Bestandteil eines Elektromotors. Die Maschinenteile dienen dazu, rotierende Bewegungen zu übertragen und die Reibung zwischen beweglichen Teilen innerhalb des Gehäuses zu verringern. Das A-Lager auf der Vorderseite und das B-Lager an der Rückseite halten die Welle in Position und stützen sie, damit sie nicht verrutscht. So werden schwerwiegende Unfälle vermieden.

Kugellager, offene Ansicht, geschmiert, Axiallager, Radiallager | blecher.deZwar gibt es unterschiedliche Ausführungen der Lager, doch der grundlegende Aufbau ist bei allen gleich.
Ein Lager besteht aus einem Außenring und einem Innenring zwischen denen die Wälzkörper, zumeist Kugeln oder Walzen, rotieren. So entsteht die Drehbewegung. In einem geschlossenen System sorgen die Lager für die Übertragung von Bewegungen verschiedener Komponenten, die sich gleichförmig zueinander bewegen müssen. Außerdem sorgen sie für die entsprechende Kraftübertragung durch die eigene Drehbewegung. Je nachdem, ob es sich um eine Ausführung als Radiallager oder Axiallager handelt, wirken entsprechend entweder Radialkräfte oder Axialkräfte darauf. Schemazeichnung Lager, Axialkräfte, Radialkräfte | blecher.de


Wie auch bei den Elektromotoren gibt es unterschiedliche Größen bei den Lagern. Die Auswahl der richtigen Lagergröße ist essentiell wichtig. Wenn das Lager zu klein ist, kann es nicht auf die Welle aufgezogen werden. Wenn es zu groß ist, hat die Welle zu viel Spiel und wackelt. Die Größe verbirgt sich in der Lagernummer, die auf dem Lager selbst zu finden ist.


Allerdings handelt es sich bei Lagernummern nicht um genormte Angaben. Im Gegensatz zu beispielsweise Motorbaugrößen, die international vereinheitlicht sind, kann jeder Hersteller von Lagern ein eigenes Codierungssystem entwickeln.

Die eigenständigen Bezeichnungen dienen den Herstellern in erster Linie dazu, um sich von der Konkurrenz abzuheben und neue Entwicklungen darstellen zu können. Zwar können die Lager untereinander in der Regel ausgetauscht werden, doch muss der Anwender dafür genau erkennen können, um welches Lager es sich handelt.

Um die richtige Lagergröße auswählen zu können, muss die Codierung – die Lagerbezeichnung – richtig entschlüsselt werden.


Bestandteile einer Lagernummer

NU Lager seitlich, Lagernummer vergrößert | blecher.deEine Lagernummer kann aus drei Teilen bestehen

  • Präfix – vorangestellte Information
  • Basisangaben – Hauptinformation
  • Suffix – nachgestellte Information

Sowohl das Präfix als auch das Suffix sind optionale Angaben und können sich von Hersteller zu Hersteller unterscheiden. Die Basisangaben in der Mitte beinhalten die wichtigsten Informationen, um ein Lager eindeutig zuordnen zu können.

Die Basisangaben können zwischen drei bis fünf Ziffern enthalten und beschreiben:

  • Lagertyp, z.B. Wälzlager
  • Äußere Abmessungen, z.B. Außendurchmesser oder Breite
  • Seriennummer vom Hersteller
  • Kontaktwinkel

Die sogenannte Maßreihe eines Lagers benennt die Breite und den Außendurchmesser. Diese Angaben sind international genormt. Zusammen mit dem Lagertyp bilden die drei ersten Ziffern einer Lagernummer die sogenannte Lagerserie oder Lagerreihe.

 Skizze Lagernummer Zusammensetzung | blecher.de

  • 1 – optionale Angaben (Komponenten und Varianten)
  • A – Lagertyp
  • B – Breite des Radiallagers oder Höhe des Axiallagers
  • C – Außendurchmesser des Lagers
  • DE – Bohrungsdurchmesser
  • 2 – optionale Angaben (Konstruktionsmerkmale), meistens mit einem Leerzeichen, Bindestrich oder Schrägstrich vom vorherigen Code getrennt


Lagertypen

Bei der Bezeichnung der Lagertypen, Ziffer A, nutzen die Hersteller branchenweit ein annähernd einheitliches System. Vereinzelt treten Abweichungen von diesem System auf.

Code Lagertyp
0 Zweireihiges Schrägkugellager
1 Zweireihiges Pendelkugellager
2 Pendelkugellager, Axial-Pendelrollenlager
3 Einreihiges Kegelrollenlager
4 Zweireihiges Rillenkugellager
5 Einreihiges oder zweireihiges Axial-Kugellager
6 Einreihiges Rillenkugellager
7 Einreihiges Schrägkugellager
8 Axial-Zylinderrollenlager
C CARB Toroidalrollenlager
N Zylinderrollenlager (auch als NU, NNU, NN, NF)
QJ Vierpunktkugellager
00 Kegelrollenlager nach DIN/ISO 355


Breite und Durchmesser des Lagers

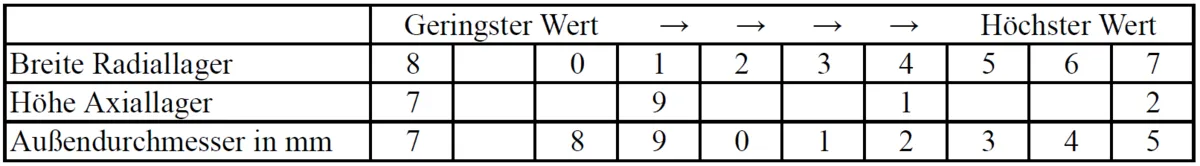

Hinter den Ziffern B und C stecken Angaben über die Breite des Radiallagers, den Außendurchmesser und die Höhe des Axiallagers.

Tabelle Lagernummer Breite und Höhe eines Lagers | blecher.de

Ein höherer Wert definiert dickere Innen- und Außenringe. Die Kugelgröße wächst in der Regel proportional. Wenn ein Lager einen höheren Wert aufweist, hält es meistens auch eine höhere Belastung aus. Lager, Heißlager, Seitliche Ansicht Rillenkugellager | blecher.de


Bohrungsnummer

Die zweistellige Kennziffer DE für den Bohrungsdurchmesser benennt nicht direkt den Durchmesser. Wenn die Zahl kleiner als 04 ist, entspricht dies einem festgelegten Wert. Wenn die angegebene Zahl größer als 04 ist, muss sie mit 5 multipliziert werden, um den tatsächlichen Wert zu erhalten.

Code 00 01 02 03 04 05 06 07 08 09 10
Bohrdurchmesser in mm 10 12 15 17 20 25 30 35 40 45 50

fester Wert Code x5

Beispiel: 6206-2RS-C3

Code 06 x 5 = 30mm innerer Bohrdurchmesser


Präfix und Suffix

Bei den vorgelagerten bzw. nachgestellten Angaben gibt es kein einheitliches System. Diese sind zudem optional und finden sich nicht bei jedem Hersteller.

In der Regel definieren vorgelagerte Ziffern besondere Komponenten oder Varianten eines Lagers. Mit den nachgestellten Angaben werden vielfach interne Konstruktionsmerkmale definiert, zum Beispiel verwendete Materialien, Wärmebehandlung, Toleranzen, Lagerluft, Dichtungen oder verschiedene Ausführungen, wie Käfigausführung.

Beispiele Präfix

Code Bedeutung
B Lager mit Spezialabmessungen
F Lager mit Flanschaußenring
HR Höhere Belastung
MR Metrisches Miniaturlager mit Spezialabmessungen
R Lageraußenring mit Rollen und Käfig, ohne Innenring
-H- Miniaturlager aus korrosionsbeständigem Stahl

Beispiele Suffix zur Lagerluft

Code Bedeutung
C0 / CN / N Normales internes radiales Spiel (Lagerluft)
C1 Internes radiales Spiel ist kleiner als C2
C2 Internes radiales Spiel ist kleiner als C0
C3 Internes radiales Spiel ist größer als C0
C4 Internes radiales Spiel ist größer als C3
C5 Internes radiales Spiel ist größer als C4

Beispiele weiterer möglicher Suffixe

Code Bedeutung
A Schrägkugellager mit einem Kontaktwinkel von 30°
B Zweireihiges Schrägkugellager mit einem Kontaktwinkel von 25°
RS1 Rillenkugellager mit d<10mm, schleifende Dichtscheibe auf einer Seite
2RS1 Rillenkugellager mit d<10mm, schleifende Dichtscheibe auf beiden Seiten
MA / MB Massivkäfig aus Messing, bordgeführt
N Lager mit Ringnut im Außenring des Lagers
2RZ Berührungslose Dichtungen auf beiden Seiten
Z Rillenkugellager mit berührungsloser Deckscheibe (Spaltdichtung) auf einer Seite
ZZ Rillenkugellager mit berührungsloser Deckscheibe (Spaltdichtung) auf beiden Seiten
X Außenabmessungen gemäß ISO


Ordnungsgemäßer Umgang mit Lagern

In der Regel wird die Lagerlebensdauer mit 20.000 Arbeitsstunden angegeben. Bei sachgemäßer Wartung erreichen die Lager diese Zeitspanne. Allerdings kann die Dauer durch diverse Fehler verkürzt werden.

  • Falsche Schmierung

Der häufigste Fehler ist eine falsche Schmierung der Lager. Viele, gerade kleinere, Lager kommen ohne Nachschmierung aus. Bei größeren müssen die vom Hersteller angegebenen Nachschmierintervalle eingehalten werden. Dabei muss sowohl auf die Verwendung des richtigen Schmiermittels geachtet werden, als auch auf die richtige Menge an Schmierfett.

  • Falscher Einbau

Wenn ein Lager nicht ordnungsgemäß verbaut wird, kann es schief auf der Welle sitzen und dadurch erhebliche Schäden an der Maschine verursachen. Zudem muss natürlich die gesamte Maschine korrekt verbaut sein. Außerdem muss beim Ein- und Ausbau das richtige Werkzeug verwendet werden, um Schäden an den Teilen zu verhindern.

  • Falsches Lager

Nicht nur die Lagergröße, sondern auch die Lagerart müssen zur gewünschten Anwendung passen. Je nach Art der Belastung, die auf das Lager wirkt, Radialkräfte, Axialkräfte oder eine Kombination aus beiden, muss das gewählte Lager entsprechend konzipiert sein.

  • Hoher Verschmutzungsgrad

Je nachdem, unter welchen Außenbedingungen die Maschine eingesetzt werden soll, müssen die Dichtungen entsprechend gewählt werden. Wenn sich die Dichtungen zu schnell abnutzen oder beschädigt werden, können Schmutzpartikel eindringen.

  • Generell gilt

Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
