Druckfester Motor, EExd

Der Ex db eb-Motor in druckfester Kapselung für explosionsgefährdete Bereiche (ATEX), nach Richtlinie 94/9/EG (EN60079-0:2009) in 400V (380V), 50 Hz.

Schutzprinzip

Explosionsfähige Gemische können in das Betriebsmittel eindringen und gezündet werden. Die Explosion überträgt sich nicht nach außen (Ex d).

Skizze Druckfeste Kapselung Ex de | blecher.deDas Gehäuse ist druckfest gebaut. Das heißt, alle potentiellen Zündquellen sind im Innern des druckfesten Gehäuses eingeschlossen. Die Größe der nötigen Trennfugen oder Kabeldurchführungen sind zünddurchschlagssicher gestaltet. Eine mögliche Explosion im Innern wird also vom Gehäuse aufgehalten und kann nicht in die explosive Atmosphäre außen dringen.

Wenn Sie mehr über die verschiedenen ATEX-Zündschutzarten erfahren wollen, nutzen Sie unser Glossar dafür.


Die ATEX-Zonen und Zündschutzarten:

Drehstrommotor, druckfeste Kapselung, EExd, Fuß, Flansch, Aluminium, Alu-Blank | blecher.de

  Zone 1 Gerätegruppe / Kategorie II 2G
  Zone 2 Gerätegruppe / Kategorie II 3G


ATEX-Bereiche Gase und Dämpfe (G):

  Ex db eb druckfeste Kapselung, T1-T6

Temperaturklassen

EN 60079-0, Explosionsgruppe IIA, IIB, IIC:

Zündtemperatur des Mediums zur Grenztemperatur

Temperatur-klasse

Zulässige Oberflächentemperatur des Betriebsmittels einschließlich 40°C Umgebungstemperatur (Grenztemperatur).
  über 450°C
 T1 450°C
über 300 - 450°C
 T2 300°C
über 200- 300°C
 T3 200°C
über 135 - 200°C
 T4 135°C
von 100 - 135°C
 T5 100°C
von   85 - 100°C
 T6 85°C

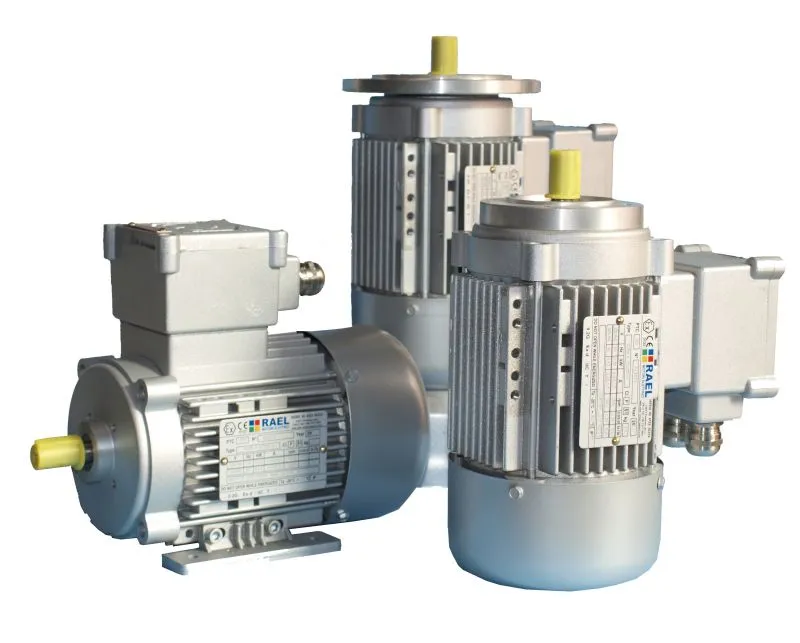

RAEL Ex-Motor Druckfeste Kapselung Ex db eb, B3, Fuß | blecher.de

Der druckfeste Ex-Motor kann am Frequenzumrichter betrieben und drehzahlgeregelt werden. Bei Konstantantrieben ist für Regelbereiche < 25 Hz. ein Fremdlüfter vorzusehen.






Motor-Anwendungen
  Ventilatoren/ Gebläse
 :
Lackieranlagen, Spritzkabinen, Farbnebelabsaugungen
  Pumpen :
brennbare Flüssigkeiten u. Gase, Verfahrenstechn.Anlagen (Chemie)
  Rührwerke / Mischer
 :
Farben, Lacke, Färbemittel, Gerbmittel, Säuren, Getränke


Ex db eb-Motoren ersetzen

Hier haben wir für Sie eine Auflistung alter Typenbezeichnungen von ATEX-Motoren angelegt. Sollten Sie einen druckfesten Motor ersetzen müssen, schlagen wir Ihnen gerne eine Alternative vor.

Bei Fragen zu unserem Lager- und Lieferprogramm explosionsgeschützter Motoren können Sie uns direkt anfragen über das Kontaktformular oder telefonisch unter 06181 / 42 89 94 -0 (Bürozeiten: Montag bis Freitag von 8:00 bis 16:00 Uhr)
